本PPT资料系统梳理了配电系统中的核心电气设备、其对应电路符号，并延伸探讨了计算机软硬件零售中的辅助设备应用，旨在为电气工程、计算机技术及零售领域的专业人士与爱好者提供一份实用、全面的参考资料。
第一部分：配电系统常用电气设备及电路符号详解
配电系统是电能从供电网安全、可靠传输至终端用户的关键环节。理解其核心设备及标准化电路符号，是从事电气设计、安装、维护工作的基础。
1. 核心一次设备与符号
* 变压器：符号通常由两个或多个线圈（圆圈内带数字或字母表示相数、绕组类型）及一条铁芯线表示。用于升降电压，是配电系统的枢纽。
- 断路器：符号为一个矩形（或特定图形）中带有表示触点的叉或线，常标注“QF”。用于在正常和故障情况下接通、分断电路，提供过载和短路保护。
- 隔离开关：符号类似断路器但无保护功能标示，常标注“QS”。用于在无负荷情况下隔离电路，确保检修安全。
- 负荷开关：符号结合了隔离开关和简单灭弧装置，能通断额定负荷电流。
- 熔断器：符号为一个矩形中间断开，常标注“FU”。利用熔体熔化来切断故障电路，成本低，但为一次性使用。
- 互感器：包括电流互感器（CT，符号为圆圈内带“TA”或绕组图形）和电压互感器（PT，符号类似但带“TV”），用于将高电流/电压转换为可供测量、保护装置使用的低值信号。
- 避雷器/浪涌保护器：符号多样，常见为矩形内带锯齿线或特定标志（如“F”）。用于限制雷电或操作过电压，保护设备绝缘。
- 电容器与电抗器：电容器符号为两条平行短线（或加曲线）；电抗器符号为线圈图形。用于无功补偿、滤波及限制短路电流等。
2. 二次设备与符号
* 继电器与保护装置：符号通常为矩形内标注功能代号（如KA-电流继电器，KV-电压继电器）。是自动化控制和系统保护的“大脑”。

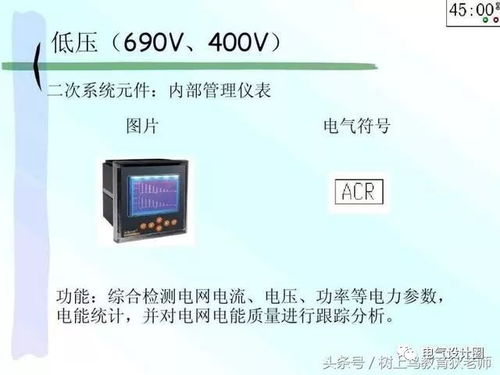

- 测量仪表：符号为圆圈内标注代表物理量的字母（如“A”电流表，“V”电压表，“Wh”电能表）。
- 指示灯、按钮、转换开关：拥有直观的图形符号，是控制回路的人机交互界面。
3. 电路图识图基础
* 掌握电气图形符号（GB/T 4728等标准）与文字符号（通常按GB/T 5094或行业习惯）。
- 理解主电路（一次回路）与辅助电路（二次回路）的构成与关系。
- 遵循“从左到右，从上到下”的绘图与读图一般顺序。
第二部分：计算机软硬件及辅助设备零售关联应用
在现代配电系统（如数据中心、智能楼宇配电）的设计、监控和维护中，计算机技术与专用硬件设备扮演着日益重要的角色。零售环节为这些技术的落地提供了渠道。
1. 关联硬件设备
* 监控与数据采集硬件：包括智能电力监控仪表、传感器（温度、湿度等）、通信网关/转换器（如串口转以太网）、工控机/服务器。这些设备实时采集配电设备数据，是智能配电的基础。
- 辅助零售设备：在零售场景中，用于展示、测试或配套销售的设备，如不同负载类型的测试仪、绝缘电阻测试仪、线缆打标机、专用工具套装（压线钳、螺丝刀组）以及安全防护用品（绝缘手套、护目镜）。
2. 关键软件系统
* SCADA/能源管理系统：用于配电系统的集中监控、数据分析、能效管理和故障报警。零售时可作为解决方案的一部分提供。
- CAD电气设计软件：用于绘制包含标准符号的电气原理图、接线图和布局图。是电气工程师的核心工具之一。
- 设备配置与调试软件：许多智能断路器、保护继电器需要专用软件进行参数设置和调试。
3. 零售业务要点
* 产品组合：将电气设备（如小型断路器、配电箱）与相关的计算机硬件（如通信模块）、软件（基础版设计或监控软件）及辅助工具打包成解决方案销售，提升附加值。
- 知识服务：为客户（尤其是中小企业或爱好者）提供基础的设备选型、符号识别、简单电路图解读的培训或资料（如本PPT内容），建立专业信任。
- 库存与物流：关注常用于计算机机房、小型办公室配电改造的标准化产品（如特定品牌的PDU、UPS、防雷插座），以及与之配套的网络线缆、连接器等。
###
掌握配电系统电气设备及其电路符号，是理解电力系统运行与进行电气设计的基本功。而在当今数字化时代，将传统电气知识与计算机软硬件及辅助设备相结合，不仅能提升配电系统的智能化水平，也为相关零售业务带来了新的增长点和服务模式。本PPT浓缩的45页内容，正是连接这两个领域的一座实用桥梁，值得从业人员系统学习并收藏备查。
